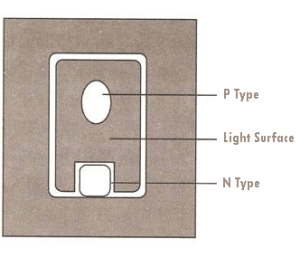

الصمام الثنائي الباعث للضوء (قاد) هو أجهزة أشباه الموصلات الحالة الصلبة, والتي يمكنها تحويل الكهرباء مباشرة إلى ضوء. قلب LED عبارة عن شريحة من أشباه الموصلات, يتم توصيل جانب واحد من الشريحة بدعامة, النهاية سلبية, الجانب الآخر قم بتوصيل الطرف الموجب للطاقة, ويتم تعبئة الشريحة بأكملها بواسطة راتنجات الايبوكسي. تتكون شريحة أشباه الموصلات من جزأين, واحد هو أشباه الموصلات من النوع P, فالفتحة فيه هي المهيمنة, الجزء الآخر هو أشباه الموصلات من النوع N, في هذا الجزء هو الالكترونيات بشكل رئيسي. ويتم تشكيل تقاطع PN بينهما عند اتصال شبه الموصل. عندما يعمل التيار على الشريحة عبر السلك, سيتم دفع الإلكترونيات إلى المنطقة P, في هذه المناطق حيث تلوثت الإلكترونيات بالثقب مرة أخرى, ثم تنبعث منها الطاقة على شكل فوتون, وهو مبدأ LED. يتم تحديد الطول الموجي للضوء أو اللون بواسطة مادة وصلة PN.

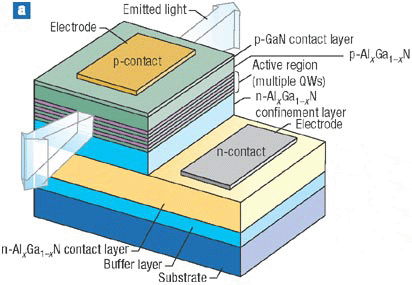

تعد شريحة LED مكونًا أساسيًا لـ LED, في اشارة الى تقاطع PN. وظائفها الرئيسية هي: تحويل الطاقة الكهربائية إلى ضوء, المادة الرئيسية هي أحادية بلورية.
تصنيف شريحة LED:
حسب الاستخدام: تنقسم بشكل رئيسي إلى شريحة LED عالية الطاقة وشريحة LED منخفضة الطاقة.
حسب اللون: تنقسم بشكل رئيسي إلى ثلاثة أنواع: أحمر, أخضر, أزرق (المواد الخام لإنتاج الضوء الأبيض).
حسب الشكل: مقسمة بشكل عام إلى قطع مربعة ورقاقة.
حسب الحجم: تنقسم الرقائق منخفضة الطاقة عمومًا إلى 8 مل, 9ميل, 12ميل, 14ميل, إلخ.
كيفية الحكم على رقاقة LED:
أسعار شرائح الصمام: عمومًا, شريحة مربعة أعلى من الرقاقة, رقاقة LED عالية الطاقة أعلى من الرقائق منخفضة الطاقة.
جودة رقاقة الصمام: يتم تقييم جودة شريحة LED بشكل أساسي من خلال سطوع القالب وتوهين الضوء. في عملية التعبئة والتغليف يتم تقييمها بشكل رئيسي من خلال معدل المنتج النهائي.
